หลักการทดสอบแรงกระแทก คือ ค้อนจะแกว่งกระแทกตัวอย่างที่ความสูงที่ กำหนด ตัวอย่างมีการบากชิ้นงานรูปตัววี พลังงานกระแทก (พลังงานทำให้ตัวอย่างแตก เสียรูป หรือแตกหักออก) จะถูกวัดเพื่อประเมินความแข็งแรงของวัสดุ พลังงานที่ดูดซับแรงกระแทกเพื่อทำให้ตัวอย่างแตกหัก
ยิ่งมีความแข็งแรงมาก การดูดซึมพลังงานเมื่อกระทบก็จะยิ่งมากขึ้น ดังนั้นตัวอย่างที่สามารถดูดซับพลังงานได้มากกว่าก็จะมีความแข็งแรงและทนทานต่อแรงกระแทกได้มากกว่า ตามมาตรฐาน ISO 13802 และ JIS B7739
มาตรฐาน ISO 179

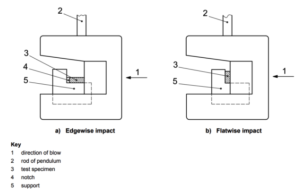

รูปแสดงลักษณะค้อนทดสอบ Charpy

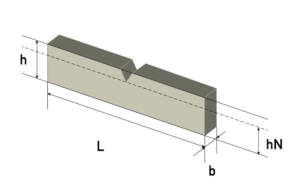

รูปแสดงชิ้นงานทดสอบ Charpy: รูปแสดงขนาดชิ้นงานทดสอบ Charpy

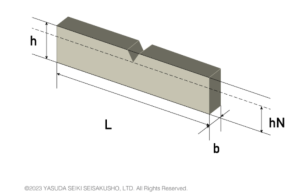

รูปแสดงขนาดชิ้นงานทดสอบ Izod
ชิ้นงานทดสอบต้องไม่บิดงอและมีพื้นผิวขนานในแนวตั้งฉาก พื้นผิวและขอบไม่มีรอยขีดข่วน หลุม รอยยุบ และรอยวาบ ชิ้นงานทดสอบได้รับการตรวจสอบสังเกตด้วยสายตาเทียบกับขอบตรง ฉาก และแผ่นเรียบ โดยเครื่องมือวัดขนาด ชิ้นงานที่วัดไม่ตรงตามข้อกำหนดข้อใดข้อหนึ่ง จะต้องถูกคัดทิ้งหรือกลึงให้ได้ขนาดและรูปร่างที่เหมาะสมก่อนการทดสอบ
รอยบากเตรียมตามมาตรฐาน ISO 2818 รูปทรงของรอยตัดตั้งฉากกับแกนหลัก ตามรูปด้านล่าง

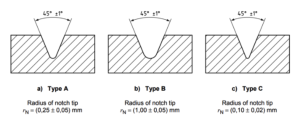

รูปแสดงการบากชิ้นงาน

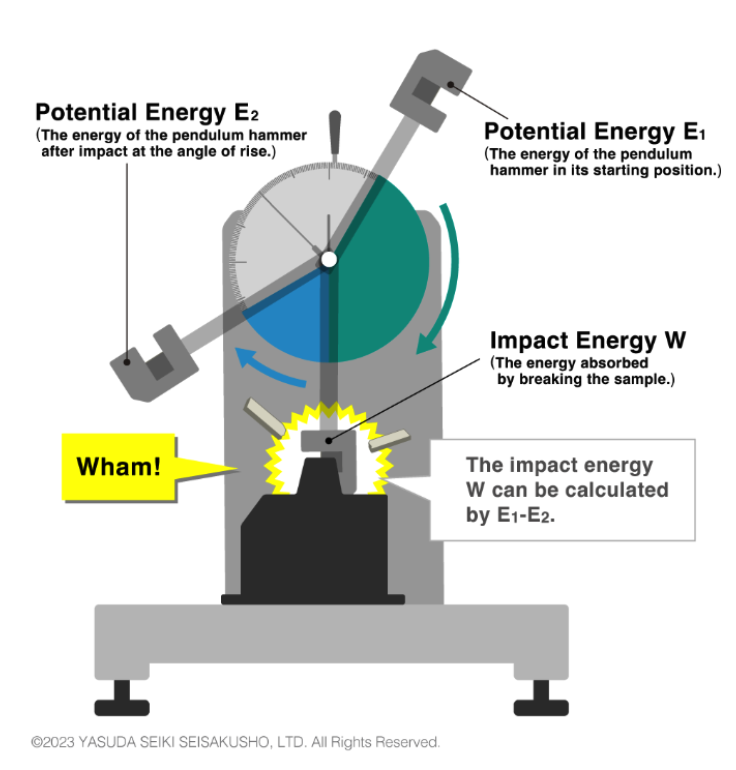

พลังงานการกระแทกคือค่าความแตกต่างระหว่างพลังงานศักย์ของค้อนก่อนและหลังตีชิ้นงานจนแตกหัก
W = พลังงานที่ดูดซับจากชิ้นงานแตกหัก
E1 = พลังงานศักย์ของค้อนที่ตำแหน่งเริ่มต้น
E2 = พลังงานศักย์ของค้อนหลังจากกระแทกที่มุมยก
ในการคำนวณพลังงานกระแทก พลังงานที่วัดได้เป็นค่าหลังหักแรงต้านอากาศและแรงเสียดทานในลูกตุ้ม (แรงเสียดทานของแบริ่งภายในค้อน) โดยคำนวณจาก ความแตกต่างระหว่างสองมุม ได้แก่ 1) มุมยกตัวของค้อนหลังการกระแทกชิ้นงาน และ 2) มุมยกตัวของค้อนเมื่อไม่มีตัวอย่างทดสอบ เพื่อให้ได้ผลลัพธ์ที่แม่นยำ
Wc = พลังงานที่ดูดซับหลังชิ้นงานแตกหักลบค่าแรงเสียดทานของแรงต้านอากาศและแรงเสียดทานในลูกตุ้ม (J)
WR = โมเมนต์รอบแกนหมุนของค้อน (N・m)
α = มุมปล่อยค้อน (°)
α’ = มุมยกโดยไม่มีตัวอย่างทดสอบเมื่อปล่อยค้อนจากมุม α(°)
β = มุมยกขึ้นหลังการกระแทก (°)

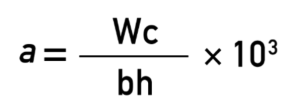

【การคำนวณความแข็งแรงของแรงกระแทก (kJ/㎡)】
a = แรงกระแทก (kJ/㎡)
Wc = พลังงานชิ้นงานดูดซับหลังหักค่าแรงเสียทาน (J)
b = ความกว้างของตัวอย่างทดสอบ (มม.)
h = ความหนาของตัวอย่างทดสอบ (มม.)
การทดสอบการกระแทกแบบชาร์ปี ที่ได้รับความนิยมมากกว่า แบบไอซอด

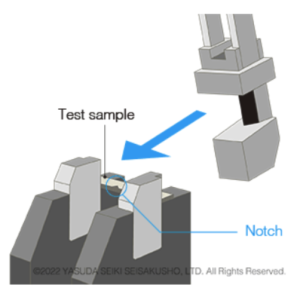

โดยตัวอย่างจะวางบนแท่นแนวนอน ค้อนจะกระแทกที่กิ่งกลางชิ้นงานที่ด้านตรงข้ามกับรอยบาก ตามมาตรฐาน JIS K 7111-1, ISO 179-1, ASTM D 6110

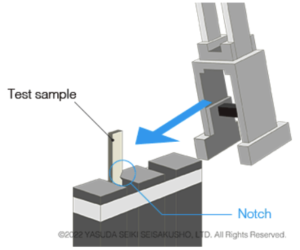

ในการทดสอบแรงกระแทกแบบไอซอด ตัวอย่างทดสอบจะวางแนวตั้งตรึงไว้ที่ปลายด้านหนึ่ง ค้อนจะกระแทกปลายอีกด้านหนึ่งตามรอยบาก ตามมาตรฐาน JIS K 7110, ISO180, ASTM D256
เครื่องทดสอบแรงกระแทก เพื่อศึกษาความทนทานของวัสดุในหลากหลายอุตสาหกรรม เมื่อได้รับแรงอย่างเฉียบพลัน ซึ่งมีความสำคัญต่อการออกแบบผลิตภัณฑ์ ที่ปลอดภัยและเชื่อถือได้

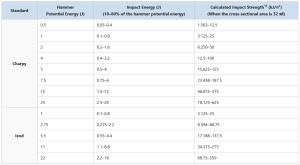

การเลือกค้อน ตามมาตรฐาน ISO (or JIS) hammers.
เครื่องมือของ Yasuda Seiki ถูกออกแบบตาม มาตรฐานสากล (JIS K 7111-1, K 7110, B 7739 , ISO 179-1, 180, 13802, ASTM D256, D6110 มาตรฐานระดับสากล
ระบบการวัดและคำนวณ มีทั้งแบบ ดิจิตอลและแบบ Manual หากระบบใดเสีย เครื่องยังสามารถใช้งานได้ และประโยชน์ในการสอบเทียบสอบเทียบได้อย่างแม่นยำ
ค้อนสามารถเพิ่มตุ้มน้ำหนักได้ เพื่อลดค่าใช้จ่ายและไม่จำเป็นต้องใช้ค้อนจำนวนมาก
มีอุปกรณ์ปริ้นที่ตัวเครื่อง Mini printer และสามารถต่อเชื่อมกับคอมพิวเตอร์ ได้ข้อมูล CSV
เครื่องมีฟังชันสอบเทียบค้อนในตัวเครื่องเพื่อสอบเทียบตัวเครื่องก่อนการใช้งาน ดังนั้นผลการทดสอบที่ได้จะมีความแม่นยำสูง, ประหยัดเวลาและชิ้นงานทดสอบ
ตัวเครื่องสร้างจากวัสดุคุณภาพสูง ทำให้มี อายุการใช้งานยาวนาน และมีความเสถียรแม้ใช้งานหนัก

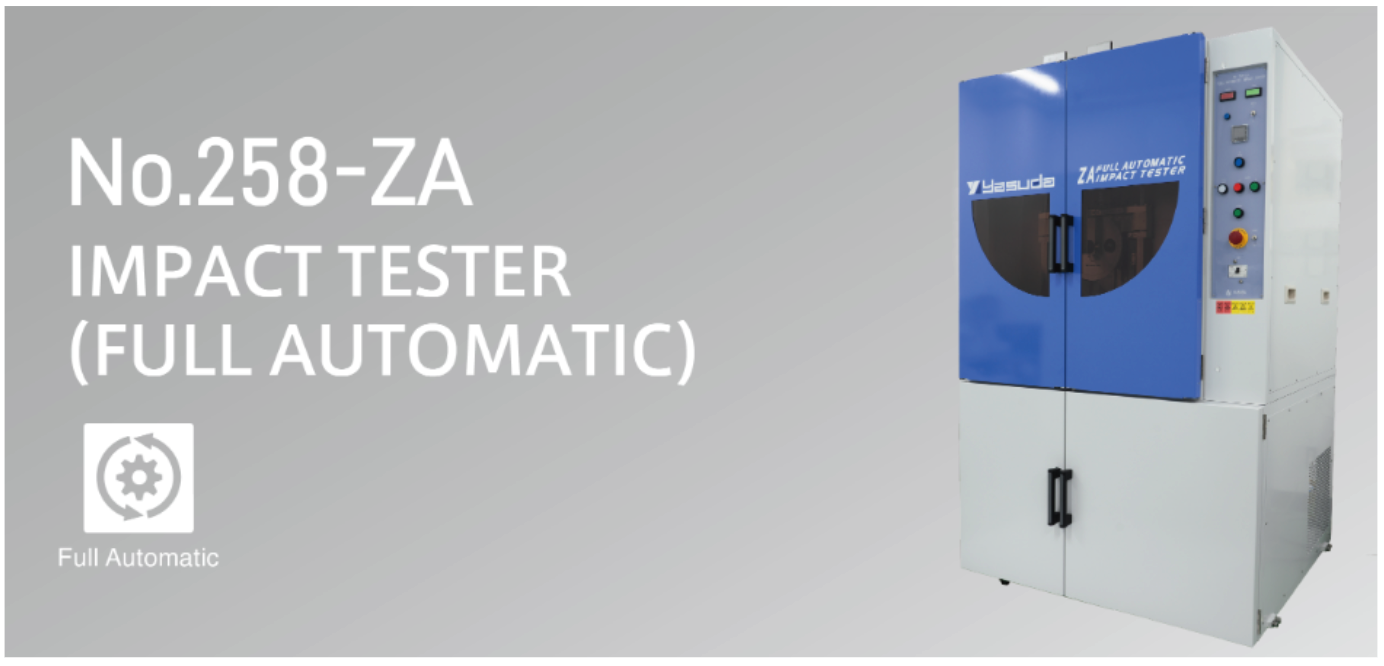

การทดสอบแบบอัตโนมัติเต็มรูปแบบ ลิขสิทธิ์เฉพาะ ของ Yasuda Seiki ปฏิวัติกระบวนการทดสอบแรงกระแทกระบบอัตโนมัติครบวงจร ลดภาระงานของผู้ปฏิบัติงาน และขจัดความผิดพลาดที่เกิดจากมนุษย์ (Human Error) ผู้ปฏิบัติงานได้เน้นวิเคราะห์ผลการทดสอบมากขึ้นเพิ่มเวลาพัฒนาควบคุมคุณภาพของผลิตภัณฑ์
1. ระบบการทำงานอัตโนมัติเต็มรูปแบบ (Full Automation)
2. ชิ้นงานถูกจัดการอย่างชาญฉลาด (Smart Sample Handling)
3. อุปกรณ์เสริมเพื่อเพิ่มศักยภาพ (Key Options) No.258-ZA

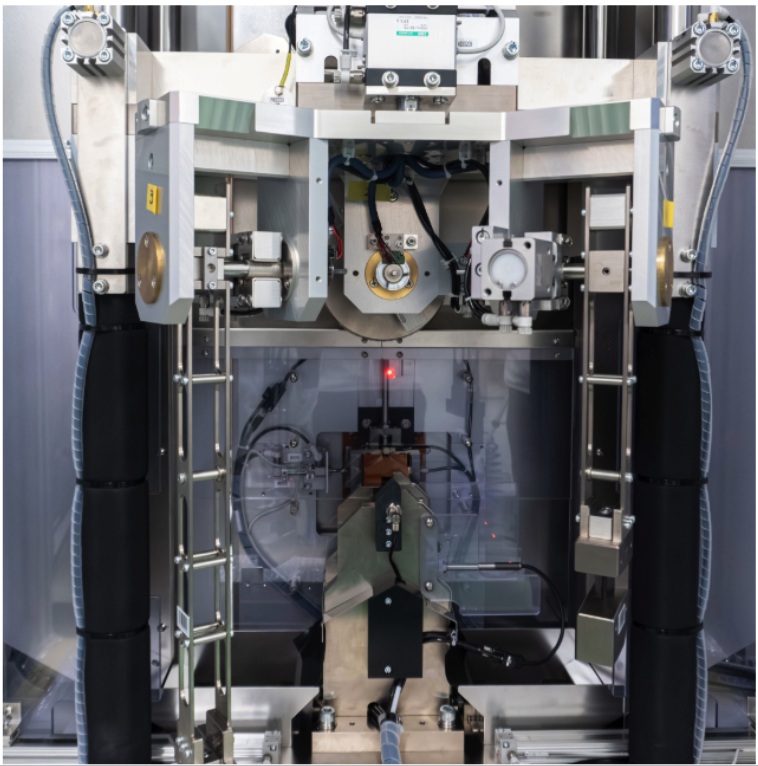

รูปแสดงเครื่องทดสอบแรงกระแทกแบบอัตโนมัติเต็มรูป
ทดสอบได้ต่อเนื่องได้สูงสุด 210 ชิ้นงาน

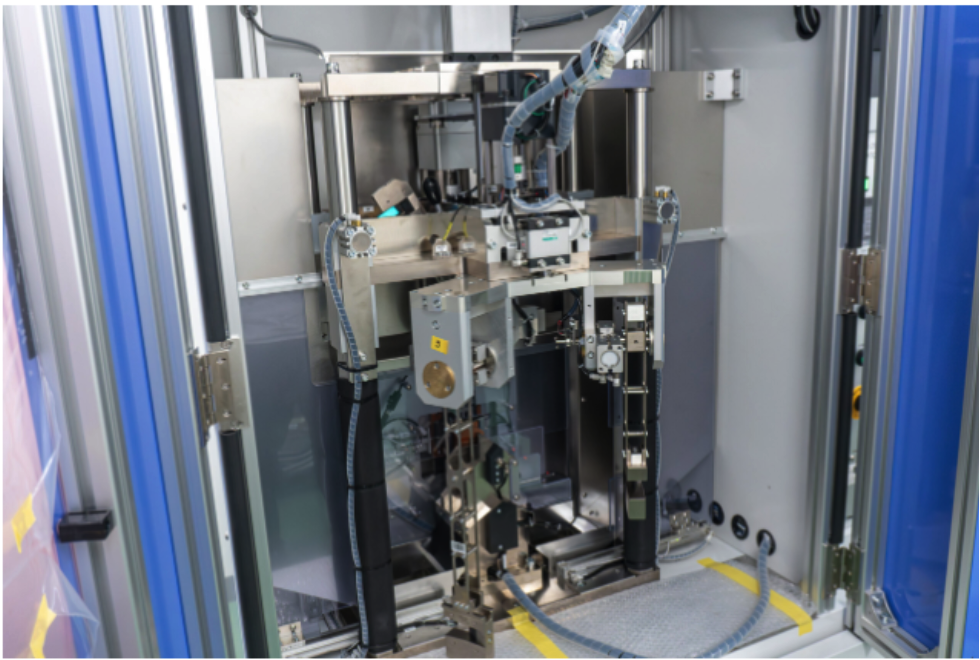

เครื่องสามารถสลับค้อนชาร์ปีอัตโนมัติ ได้ (3 ความจุ)
Main Unit Specifications :
・Electric hammer release
・Automatic hammer lifting mechanism
・Automatic sample setting
Capacity: 70 samples × 3 cassettes (Total: 210 samples)
*Sample size: Width 10 × Thickness 4 × Length 80 mm
Dedicated software : Compatible with Windows
Air Source : 0.5 MPa or higher
Power Source : AC 200V, single-phase, 10A, 50/60Hz
With Refrigerating Machine :AC 200V, 3-phase, 30A, 50/60Hz
Dimensions / Weight(Approx.) : W1,150 × D1,050 × H1,950 mm/ 700 kg

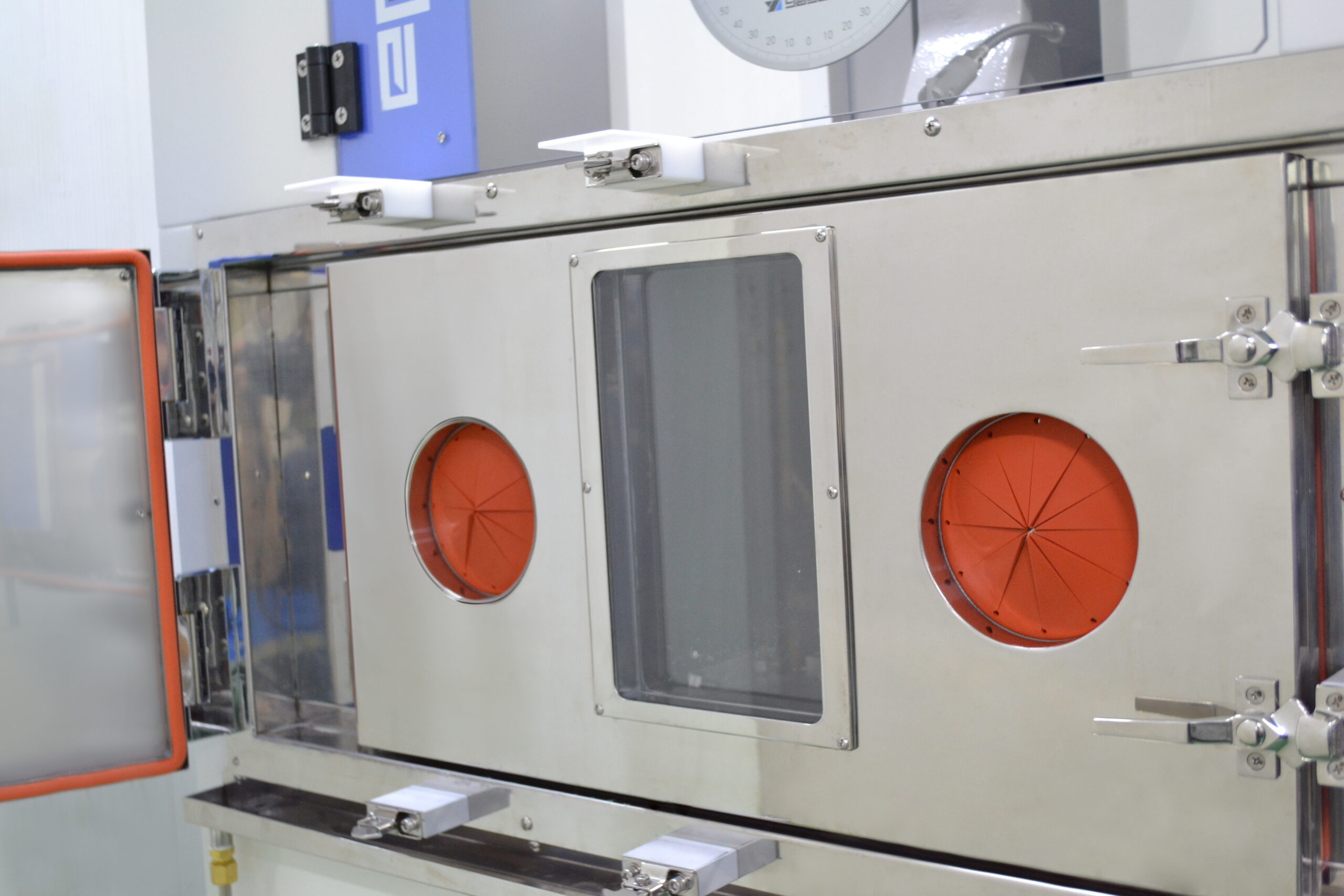

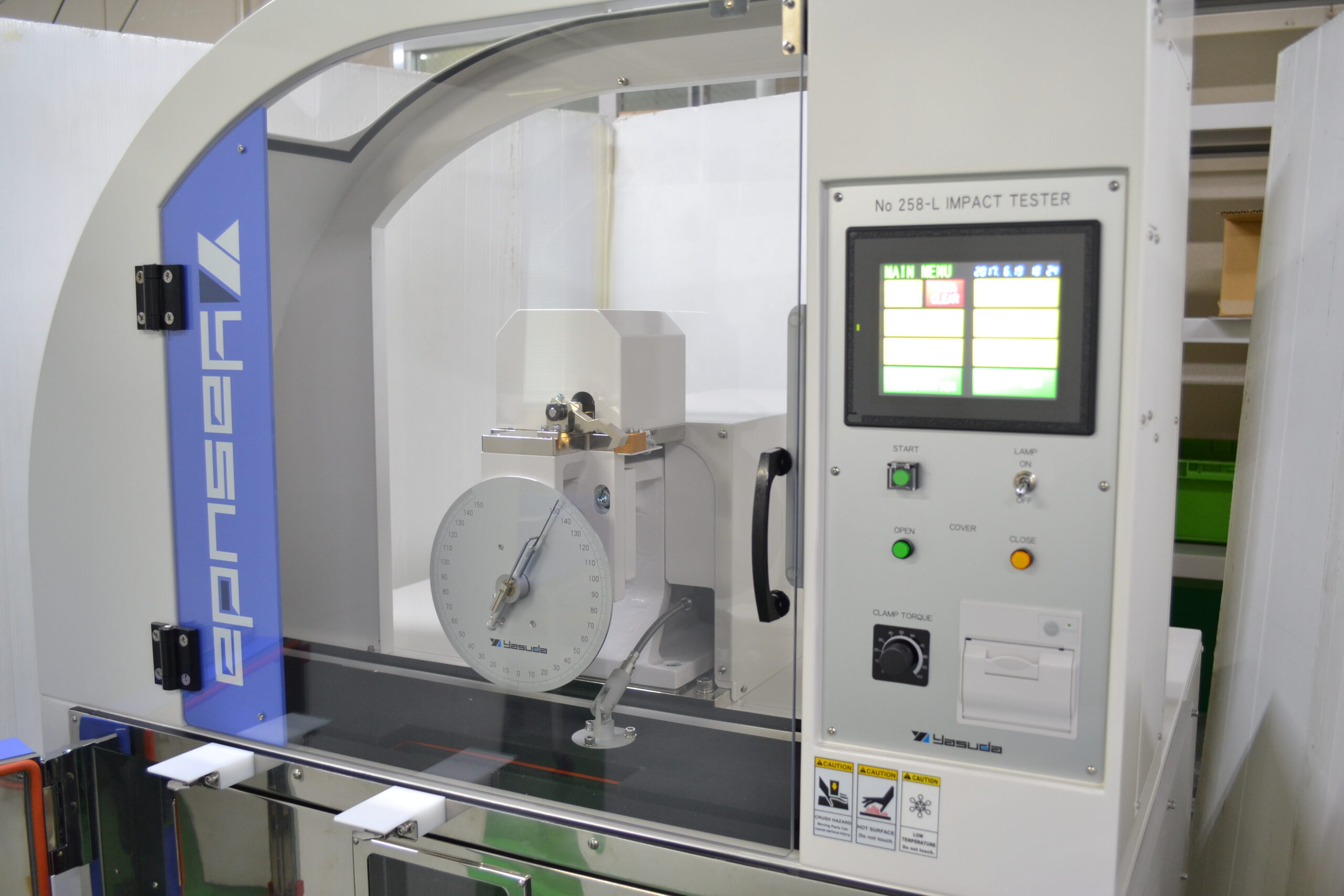

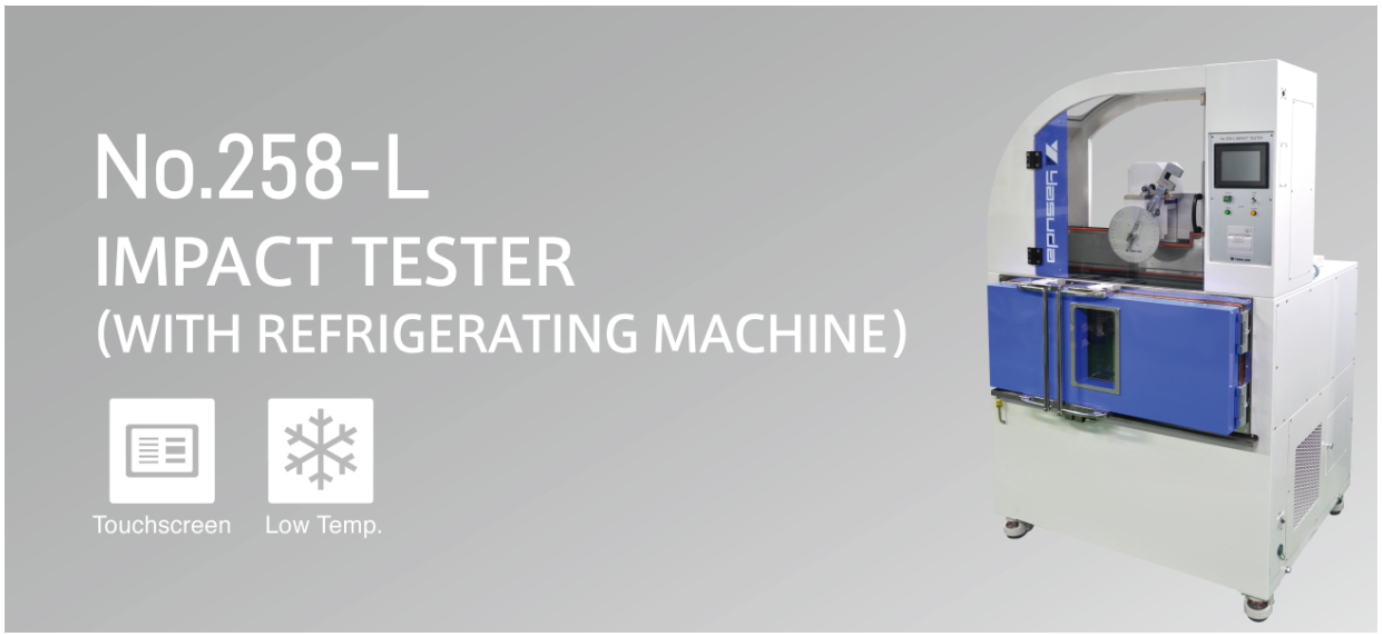

เครื่องทดสอบการกระแทก โดยสามารถควบคุมอุณหภูมิ ระหว่าง -35℃ to 60℃ โดยระบบทำความเย็น
ตัวเครื่องควบคุมการทำงานด้วยจอสัมผัส มีฟังชั่นการใช้งานแบบง่าย ตัววัดมุม มี 2 ระบบทั้งแบบ ดิจิตอลและแบบ Manual เพื่อการสอบเทียบสอบเทียบได้อย่างแม่นยำ และตรวจเช็คผลการทดสอบอย่างมีประสิทธิ์ภาพ

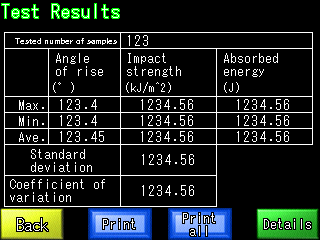

ผลการทดสอบในจอสัมผัสแสดง ค่าแรงกระแทกคำนวณโดยอัตโนมัติตามมุมยกของค้อน และแสดงค่าเฉลี่ยของผลการทดสอบแบบอัตโนมัติ
Temperature : -35℃ to 60℃ (Refrigeration System)
Main Unit Specifications :
・Touchscreen operation
・Analog Scale included
・Electric hammer release
・Safety cover with interlock
Power Source : AC 200V, 3-phase, 40A, 50/60Hz
Dimensions / Weight(Approx.) : W1,100 × D1,160 × H1,760 mm/ 450 kg

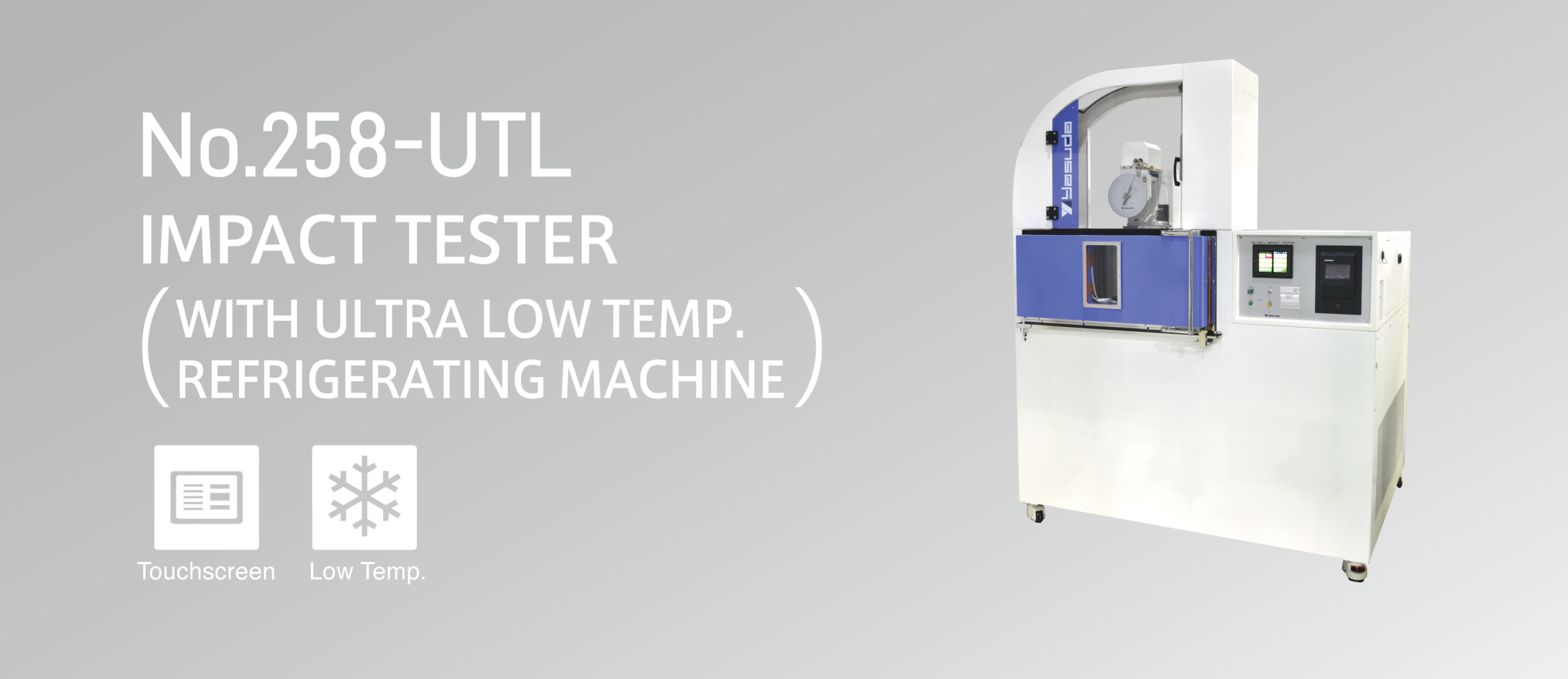

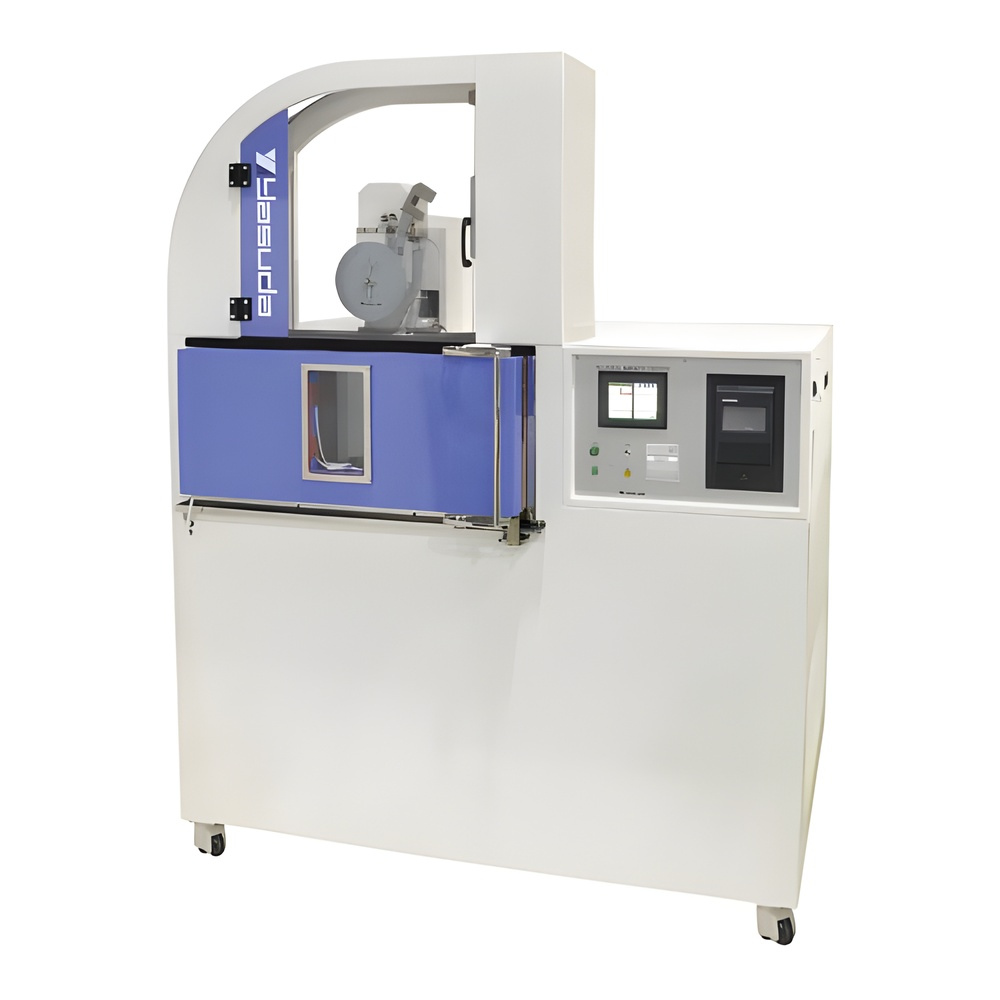

Temperature : -50℃ to 60℃ (Refrigeration System)
Main Unit Specifications :
・Touchscreen operation
・Analog Scale included
・Electric hammer release
・Safety cover with interlock
Power Source : AC 200V, 3-phase, 30A, 50/60Hz
Dimensions / Weight(Approx.) : W1,670 × D1,480 × H2,130 mm/ 710 kg
Reference Standards
*This product is designed for plastic impact testing; it is not compatible with metal samples.
