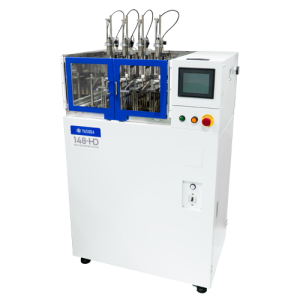

HEAT DISTORTION TESTER | 148-HD

การทดสอบการเกิดโก่งตัวภายใต้แรงกด เพื่อวัดความทนทานต่อความร้อนของวัสดุ วางชิ้นงานได้รับแรงดัดสามจุดให้แรงดัดที่กำหนด และค่อยๆ เพิ่มอุณหภูมิขึ้น  อุณภูมิที่ชิ้นงานเกิดการโก่งตัวเกินค่าที่กำหนดภายใต้แรงดัดจะถูกวัด

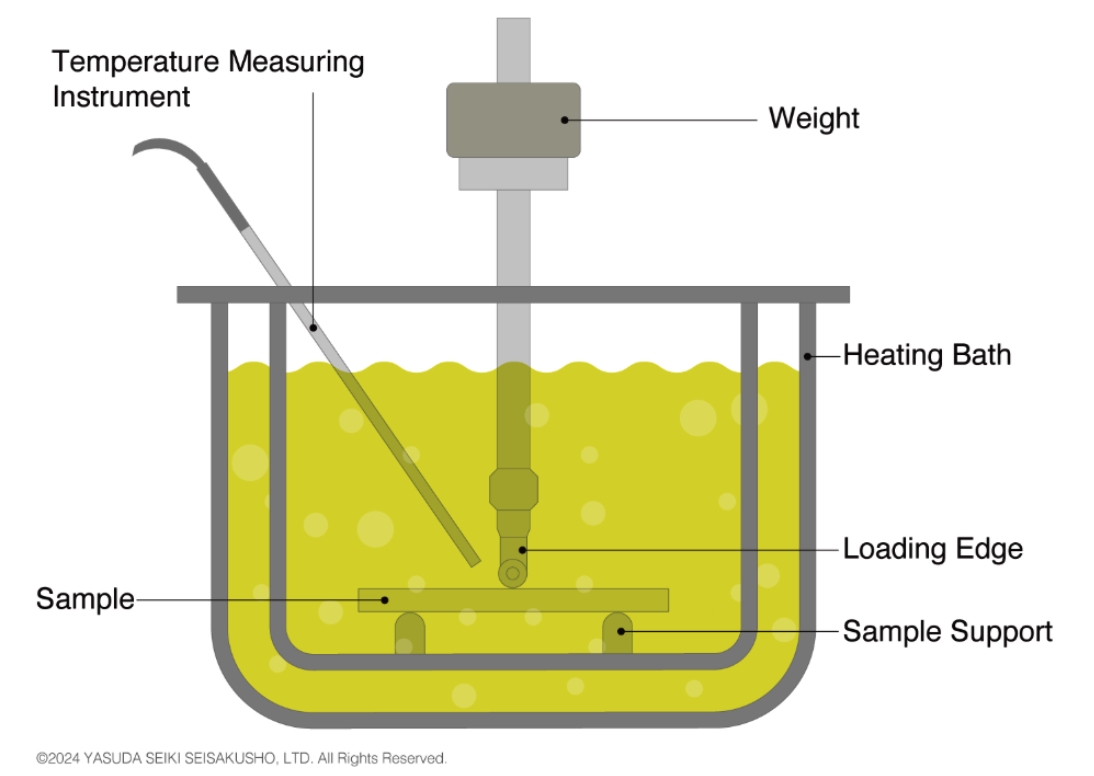

ภาพจำลองการทดสอบ HDT/DTUL

โดยให้อุณหภูมิคงที่ 120±10°C/ชั่วโมง  ชิ้นงานได้รับแรงเค้นดัดแบบสามจุด จนชิ้นงานเกิดการโก่งเกินค่าที่กำหนด ※For ASTM ที่ 0.25 mm.

ความเค้นที่ใช้กับชิ้นงานตามมาตรฐาน JIS/ISO

วิธี A: 1.80 MPa (ค่าที่แนะนำ)

วิธี B: 0.45 MPa

วิธี C: 8.00 MPa

มาตรฐาน ASTM

0.455 MPa

1.82 MPa

VST – การทดสอบอุณหภูมิการอ่อนตัวของวิคัท เพื่อประเมิณอุณหภูมิที่วัสดุเริ่มอ่อนตัวอย่างรวดเร็ว

(มาตรฐานอ้างอิง: JIS K 7206 / JIS K 6742 / JIS K 6816 / ISO 306 / ISO 1452-1,2 / ISO 2507-1 / ASTM D1525)

อุณหภูมิการอ่อนตัวของวิคัท (VST) คืออุณหภูมิที่หัวกดเจาะลงไปในพื้นผิวของวัสดุได้ที่ความลึก 1.0 มม. ภายใต้อุณหภูมิที่ค่อยๆ เพิ่มขึ้น

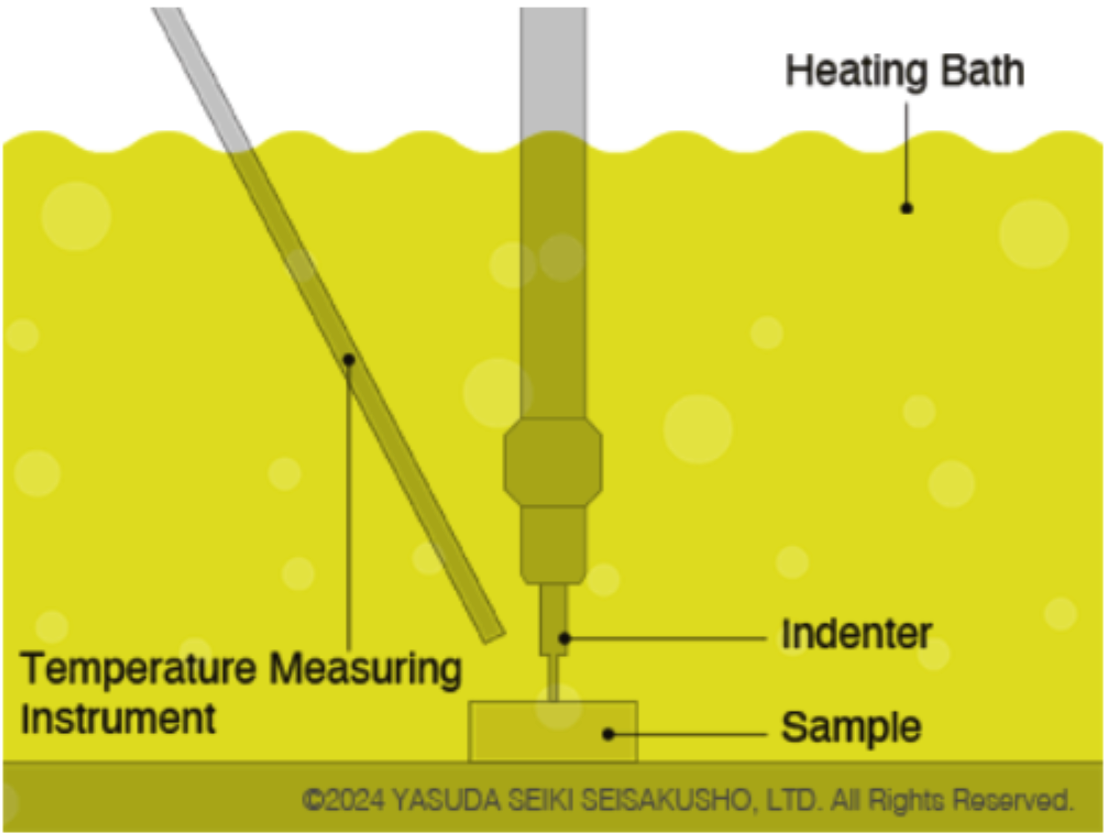

ภาพจำลองการทดสอบ  VST

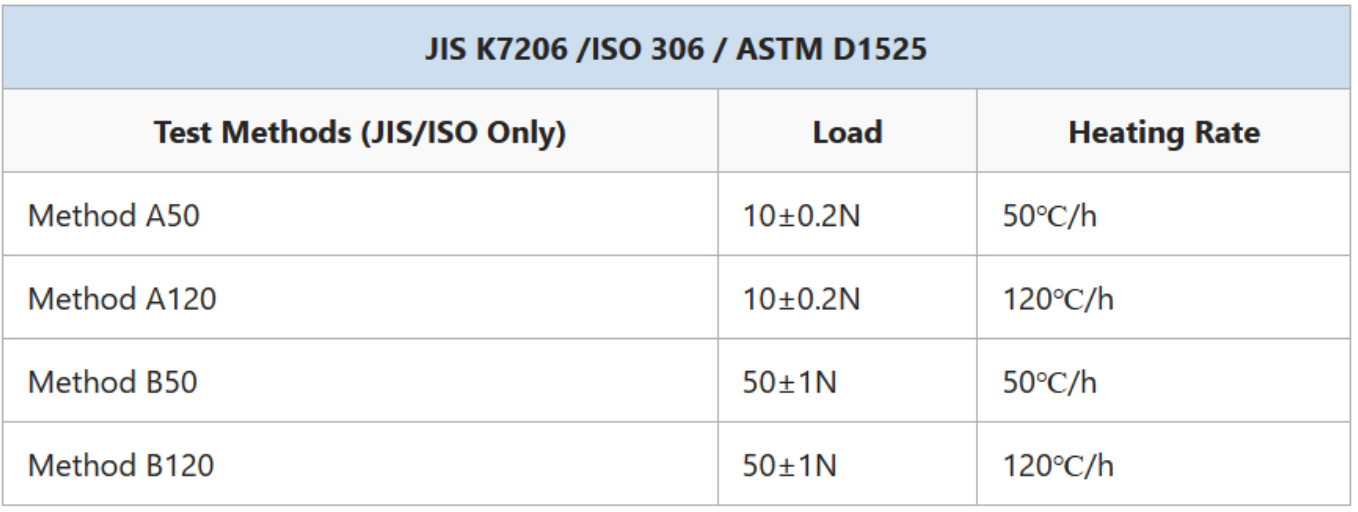

ตารางแสดงสภาวะการทดสอบ VST

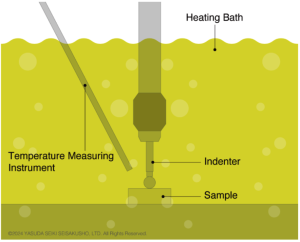

BP – การทดสอบแรงกดด้วยลูกบอล

การทดสอบนี้วัดอุณหภูมิที่ลูกบอลเหล็กขนาดเส้นผ่านศูนย์กลาง 5 มม. กดด้วยแรง 20+0/-0.4N ลงบนชิ้นงานที่ให้ความร้อนเป็นเวลา 1 ชั่วโมง และวัดอุณหภูมิที่เส้นผ่านศูนย์กลางของรอยกดถึง 2 มม.

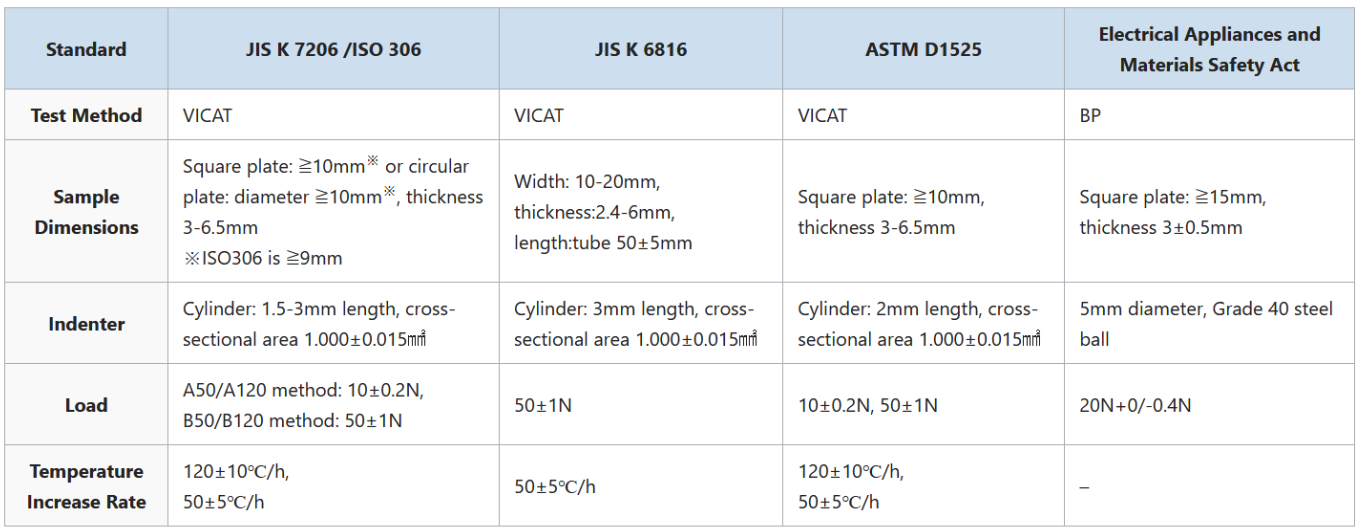

ตารางแสดงสภาวะการทดสอบตามมาตราฐานต่างๆ

No.148 HDT Test [DTUL / VICAT], Heat Distortion (Deflection Under Load), Heat Distortion Tester

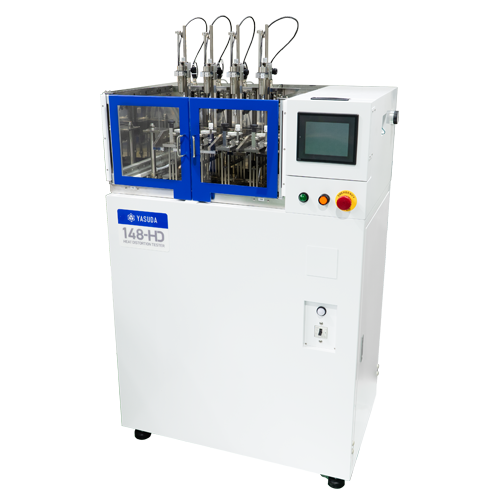

No.148-HD HDT Test [DTUL / VICAT], Heat Distortion HDT/DTUL เครื่องวัดอุณหภูมิอ่อนตัวและโก่งงอภายใต้แรงกดคงที่ของวัสดุ/เครื่องทดสอบการเสียรูปจากความร้อน

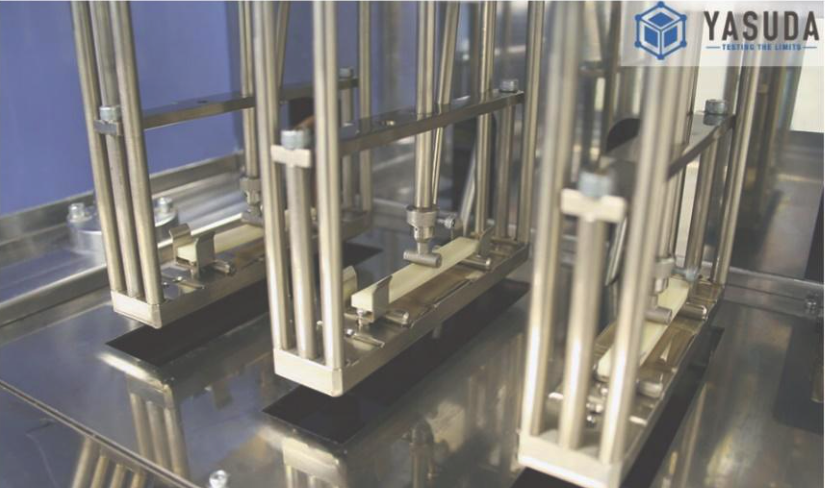

จุดเด่นเครื่อง HDT/VICAT ของ Yasuda

 เครื่อง HDT/VICAT ของ Yasuda ชุดวางชิ้นงานจะแยกออกจากกันแต่ละตัวเพื่อง่ายต่อจัดตำแหน่งชิ้นงานทดสอบ และมีฝาปิด–เปิดที่อ่างให้ความร้อนทำให้ไม่ต้องกังวลว่าชิ้นงานจะหลุดร่วงลงไปในอ่างทำให้ยากต่อการเก็บชิ้นงานหลังทดสอบเสร็จ

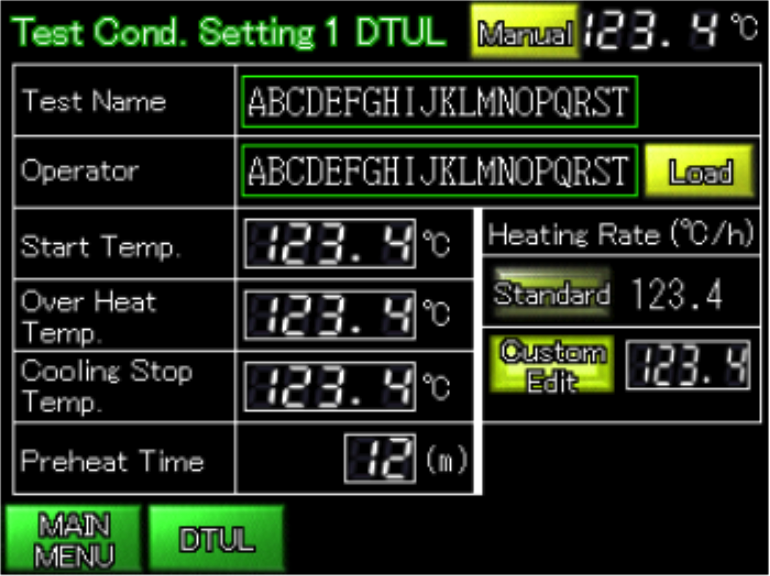

การทำงานด้วยจอสัมผัสและต่อคอมพิวเตอร์

ผู้ใช้งานสามารถ ตั้งค่า สั่งทดสอบผ่านจอผัสหน้าเครื่องทดสอบทำให้สะดวกในการใช้งาน และเครื่องจะส่งข้อมูลเก็บไว้ในคอมพิวเตอร์

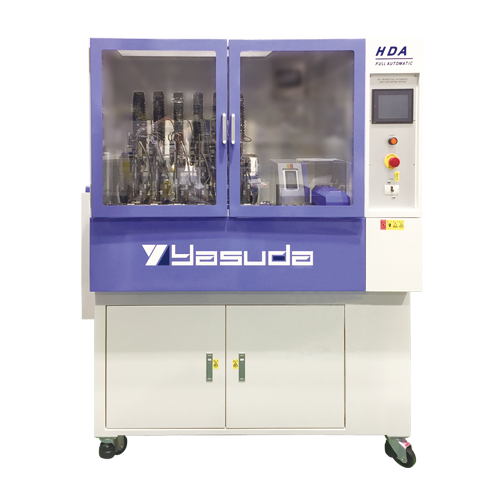

No.148-HDA　HEAT DISTORTION TESTER (FULL AUTOMATIC) เครื่องวัดอุณหภูมิอ่อนตัวและโก่งงอภายใต้แรงกดคงที่ของวัสดุแบบ อัตโนมัติ

การทำงานเป็นแขนกลช่วยผู้ทดสอบวางชิ้นงานในตำแหน่งทดสอบ และทำการทดสอบสูงสุด 120 ชิ้นงานต่อเนื่อง

No.148-HD500 HIGH TEMPERATURE HEAT DISTORTION TESTER

เครื่องวัดอุณหภูมิอ่อนตัวและโก่งงอภายใต้แรงกดคงที่ของวัสดุแบบ อัตโนมัติ /เครื่องทดสอบการเสียรูปจากความร้อนอุณภูมิสูง

เครื่องทดสอบนี้เหมาะสำหรับพลาสติกวิศวกรรมขั้นสูง ที่อุณหภูมิสูง 500 °C แท่นว่างชิ้นงานพิเศษ ทำจากแก้ว ควอตซ์ เพื่อป้องกันการโก่งตัวของวัสดุจากแท่นว่าง

Specification : No.148-HD500

Stations : 3 Stations

Temperature Range : Max. 500°C (Air Chamber, Nitrogen Gas Filling Device Attached)

Heating Speed : 120 ± 10°C/hr, 50 ± 5°C/hr, VICAT : 120 ± 10 ℃/hr, 50 ± 5°C/hr

Bending Stress : JIS･ISO: 1.80MPa (Method A), 0.45MPa (Method B), 8.00Mpa (Method C)
ASTM: 1.82Mpa, 0.455Mpa

Weight Load :

DTUL: Choose 2 weights from initial load 76.5gf to max. 3,210gf
*Simultaneous Loading Device included
Options
VICAT: 10 ± 0.2N, 50 ± 1N
BP: 19.6 ± 20N

Displacement Measurement : Differential Transformer: Scale 1/1,000mm, Stroke 4mm

Pressure Foot :

DTUL: R3.0 ± 0.2mm
Options
VICAT: 1.000 ± 0.015mm²
BP: Ball Diameter 5mm

Support Length :  64 ± 1mm, 100 ± 1mm

Refrigerating Device : Fan type (Air Fan Cooling), 3 Fans

Oil Circulation Device : Propeller type, 2 propellers

Software : Windows 10 Compatible (Included)

Accessories : Pressure Foot Adjustment, Specimen Holder

Options : Simultaneous Loading Device, Carbon Gas Injection Cooling System, Glass Sample for Calibration (Fused Quartz), Signal Tower Light

Power Source : AC 200V, Single-Phase, 30A, 50/60Hz

Dimensions & Weight (Approx.) : W1,100 × D750 × H1,560mm/ 260kg

Reference Standards

JIS K7191-1、K7206、ASTM D648、D1525、ISO 75-1，306
