เครื่องทดสอบความเปราะที่อุณหภูมิต่ำ สำหรับทดสอบความสามารถทนทานต่ออุณหภูมิต่ำ ของวัสดุ ยางหรือพลาสติก ตามมาตราฐาน JIS C3005, K6261, K6723, K7216, ASTM D746, D2137, ISO 812, 974
ชิ้นงานถูกหนีบและจุ่มลงในตัวกลางเย็น (เอทานอล) ที่อุณหภูมิต่ำแช่แข็งไว้ที่อุณหภูมินั้นๆ เป็นเวลา 5 นาที จากนั้นตีชิ้นงานทดสอบด้วยค้อนความเร็ว 2±0.2 m/s จากนั้นตรวจสอบชิ้นงานทดสอบที่แตกหัก หลักจากนั้น เพิ่มหรือลดอุณหภูมิตัวกลางจนกว่าชิ้นงานจะจากไม่แตกหักเลยจนแตกหักทั้งหมด สร้างกราฟเพื่อหาอุณภูมิวิกฤต อุณหภูมิความแข็งเปราะจากการกระแทก 50% ของพลาสติก ยาง เพื่อประเมิณอุณหภูมิใช้งานของชิ้นงานก่อนการเกิดการแตกหัก
รูปแสดงการประเมินผลชิ้นงานหลังทดสอบเพื่อสร้างกราฟความสัมผัสอุณหภูมิและการแตกหัก

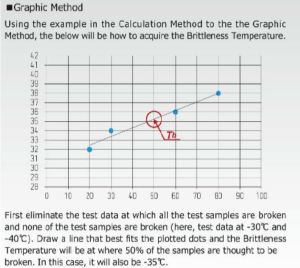

พลอตกราฟ Tb
หลังจากบันทึกชิ้นงานที่แตกหักในแต่ละอุณหภูมิ ให้ตัดข้อมูลการทดสอบที่ตัวอย่างทดสอบทั้งหมดแตกหักออกและข้อมูลที่ไม่มีตัวอย่างทดสอบใดแตกหักเลย และลากเส้นที่เหมาะสมที่สุดกับจุดที่พล็อตไว้ และอุณหภูมิที่แข็งเปราะจะอยู่ที่จุดที่คาดว่าตัวอย่าง 50% ชิ้นงานจะแตกหัก Tb

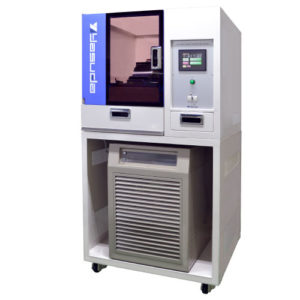

เครื่องทดสอบ Yasuda มาพร้อมระบบทำความเย็นแบบตู้เย็นผู้ทดสอบสามารถตั้งค่าอุณหภูมิเครื่องจะทำอุณหภูมิในอ่างตัวกลางผ่านจอสัมผัสอุณหภูมิทดสอบ ต่ำสุด -70 องศาเซลเซียส หรือ -100 องศาเซลเซียส โดยสามารถตั้งอุณหภูมิให้มีความแม่นย่ำ ± 1 องศาเซลเซียส ผู้ใช้งานสามารถบันทึกจำนวนชิ้นงานที่แตกหักจากการตีที่อุณหภูมิต่างๆและสร้างกราฟประมาณหาค่าอุณหภูมิวิกฤตได้อย่างมีประสิทธิภาพ

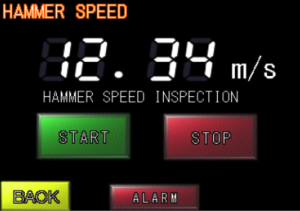

ตัวเครื่องมีโปรแกรมในจอสัมผัสสามารถตีค้อนเปล่า เพื่อสอบเทียบความเร็วของค้อนทำการทดสอบได้

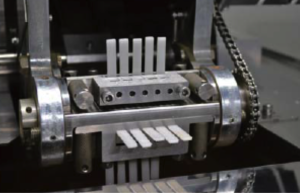

เครื่องมาพร้อมตัวจับชิ้นงานแบบหมุนและทำงานแบบอัตโนมัติสามารถทดสอบต่อเนื่องได้สูงสุด 4 ครั้ง 20 ชิ้นงาน โดยสามารถตั้งค่าสภาวะการทดสอบ (อุณหภูมิทดสอบและเวลาในการจุ่ม) ผ่านจอสัมผัส เครื่องจะตีค้อนอัตโนมัติ และผู้ใช้งานสามารถบันทึกจำนวนชิ้นงานที่แตกหักและสร้างกราฟเพื่อประมาณค่าอุณหภูมิวิกฤตได้ อย่างมีประสิทธิภาพ
เครื่องทดสอบระบบอัตโนมัติ ตัวเครื่องจะมีชุดป้อนชิ้นงานทดสอบอัตโนมัติ ด้วยแขนกล โดยผู้ใช้งานป้อนสภาวะการทดสอบในชอฟแวร์คอมพิวเตอร์ ทดสอบชิ้นงานได้ต่อเนื่อง 40 ครั้ง (200 ตัวอย่าง)
Hangings : 5 Hangings × 40 Holders (Total 200 Hangings)
Sample : W6.0 ± 0.4 mm, L38 ± 2 mm, T2.0 ± 0.2 mm (Type A)
Striking Edge : Top 1.6 ± 0.1 mm, Distance to Chuck 6.4 ± 0.2 mm, Distance to Striking Point 8.0 ± 0.2 mm
Striking Speed : 2.0 ± 0.2 m/s
Temperature Range : Room Temperature to -70 °C (Refrigerator & Refrigeration Medium)
Refrigeration Medium Amount : Approx. 15 L
Software : Windows Compatible
Accessories : Tightening Rod, Torque Driver
Option : Sample Holder (Type B)
Power Source : AC 200 V, 3-Phase, 30 A, 50/60 Hz
Air Source : 0.5 MPa or More
Dimensions/ Weight (Approx.) : W1,160 × D1,030 × H2,150 mm/ 612 kg
Reference Standards
JIS C3005, K6261, K6723, K7216, ASTM D746, D2137, ISO 812, 974
